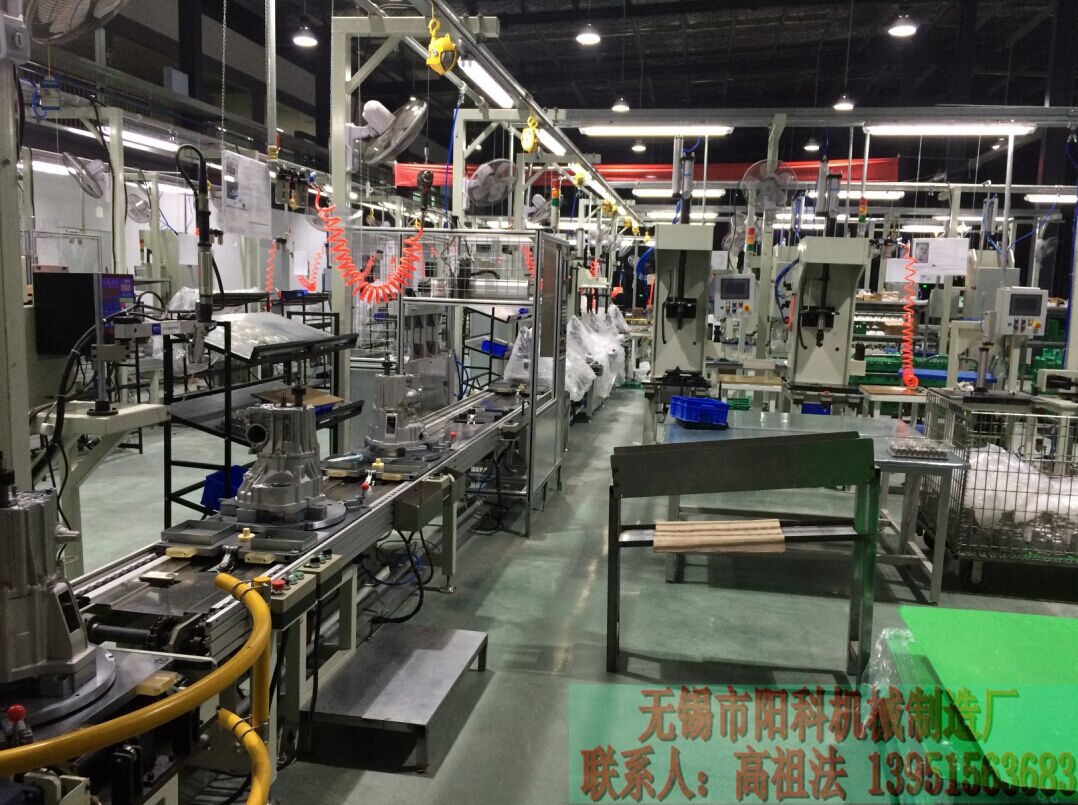

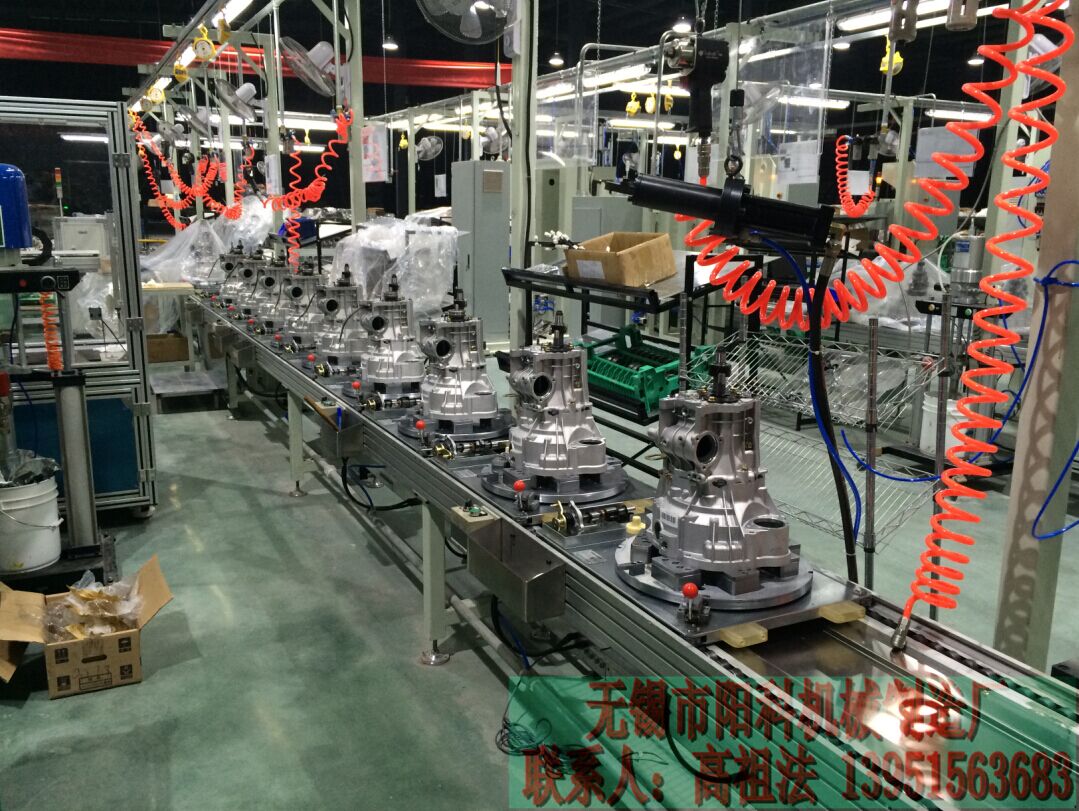

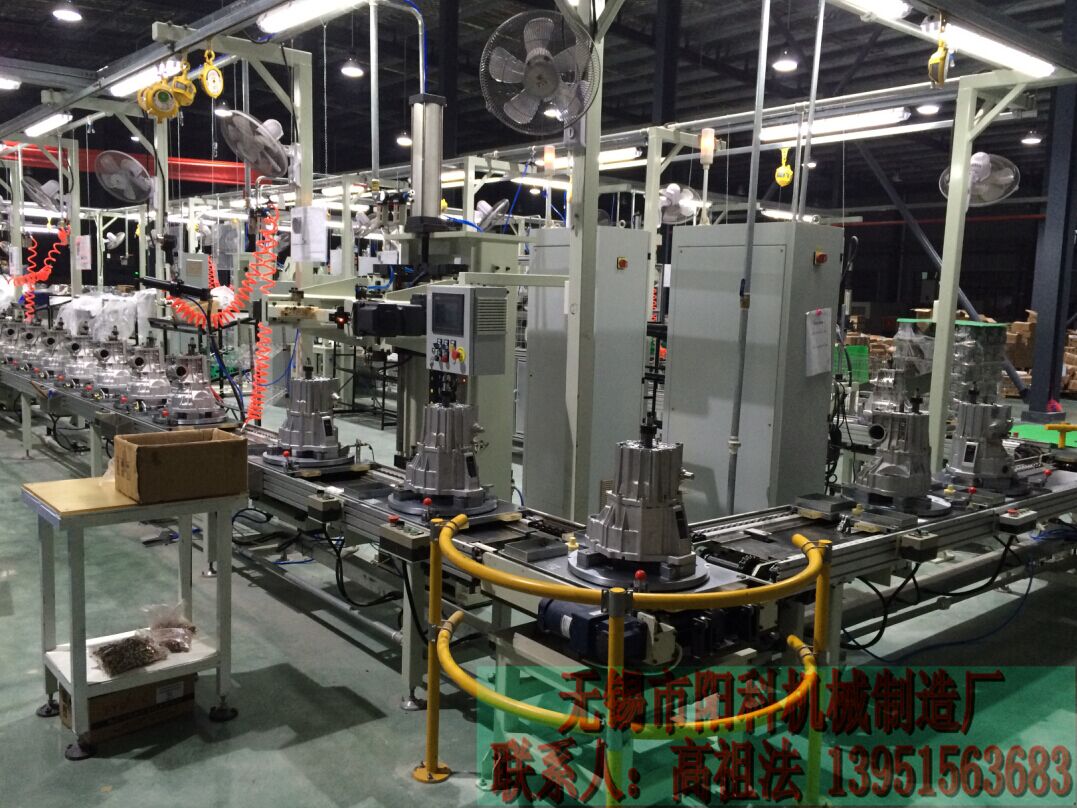

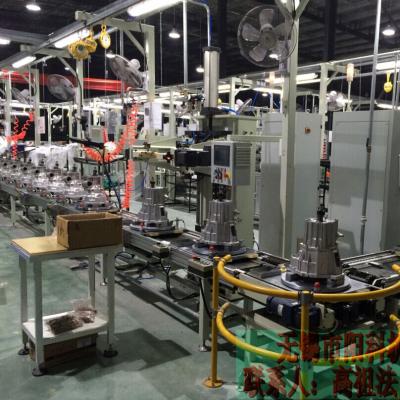

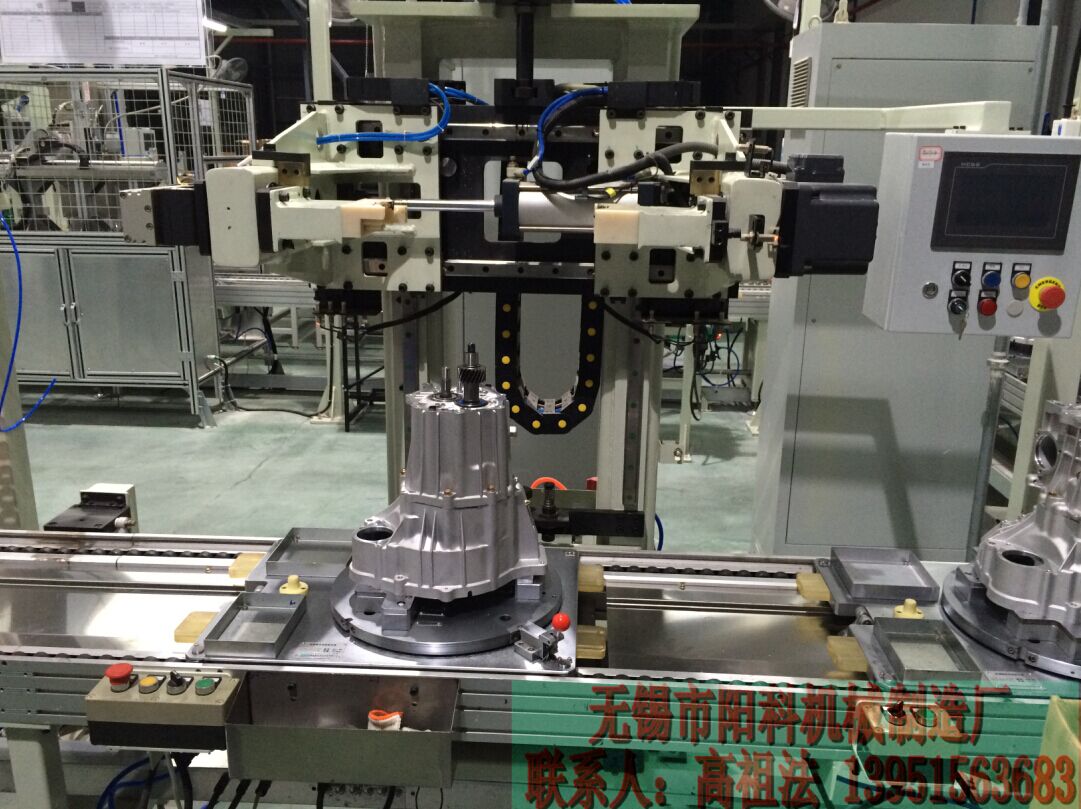

环形积放式装配线

技术参数（通用）

序号

名称

技术参数

1

铝合金型材

采用标准铝合金型材，截面形式根据实际项目选配

2

支腿

60×40×4钢管支架，配调整脚

3

盖板

T=1.2mm不锈钢，光感一致

4

侧板

表面阳极氧化处理，表面无划痕

5

辊轮

直径Φ78，厚度32mm，45号钢, 热处理

6

辊轮轴

材料45号钢，调质

7

轴承

国标固体自润滑轴承，可单独拆卸

8

导向条

材料Q235,镀无光硬铬,工作面粗糙度3.2

9

链轮

采用国标链轮，链轮材料45号钢，调质

10

链条

采用国标08A链条，依据滚轮中心距计算

11

停止器

立式液压缓冲形式，配电磁阀/节流阀

12

减速电机

SEW系列减速电机

13

主气管

镀锌钢管

14

气路系统

气路主系统配气路三联件

15

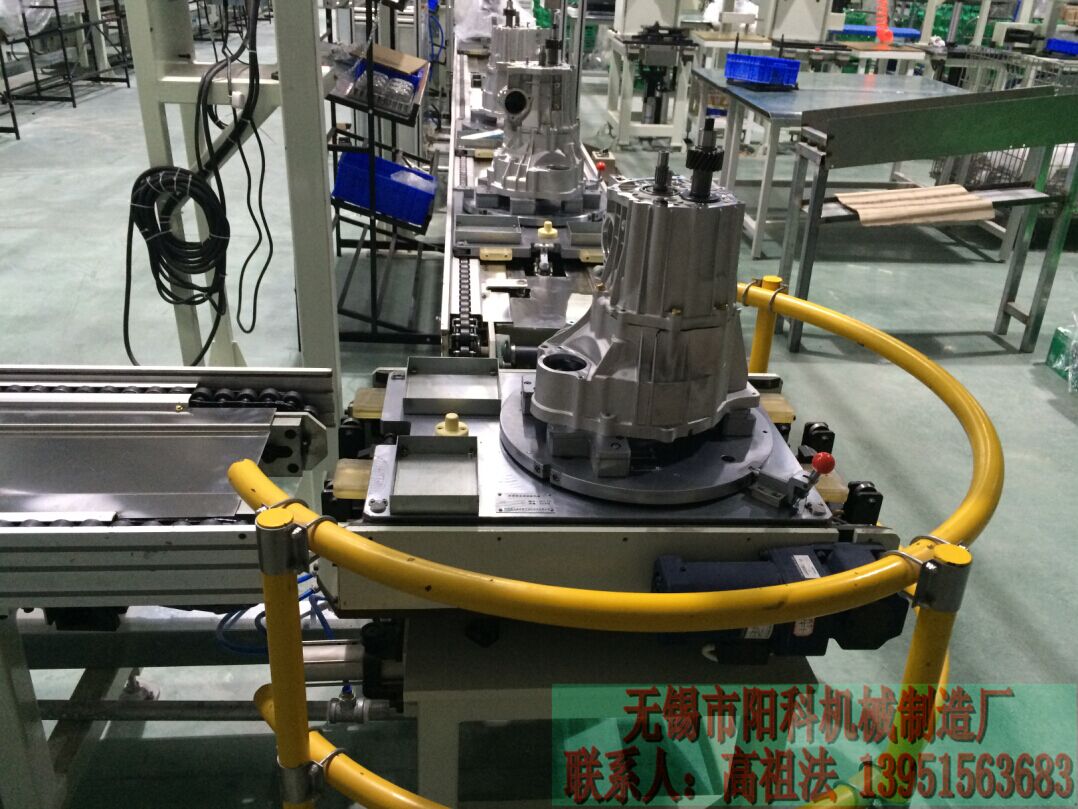

自动转台

输送轨道

结构类似线体

机架

焊接立柱式结构

回转和驱动

减速电机

防护

同线体

停止器

同线体
